隨著現代化和工業化的發展進程，揚塵綜合整治迫在眉睫。本文分享一種實用的抑塵裝置。它充分運用了空氣動力學原理和流體力學原理，具有設計新穎、結構科學、技術含量高、操作簡單、除塵效果顯著、無二次污染等突出特點。對布袋除塵器不能解決的粉塵量大的物料具有獨特的抑塵優勢。



　　01、主要構成



　　皮帶輸送機抑塵系統主要有：氣源裝置、多級加壓水泵和水氣管線及噴淋系統，同時配合變頻調速技術等電控單元。包括：噴嘴4套、閥門4個、水氣管道200m、15m?水箱1個、多級水泵1臺、變頻器等自動化裝置1套、遠程監控設施1套。系統用氣來自廠區空壓機氣源管網，通過管道連接至本系統，并設置1m?儲氣罐1個；系統用水來自廠區生活水管網，通過管道連接至本系統，并設置15m?水箱1個，水位計自動控制水位。



　　02、工藝流程

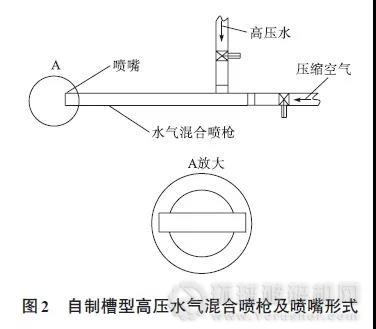

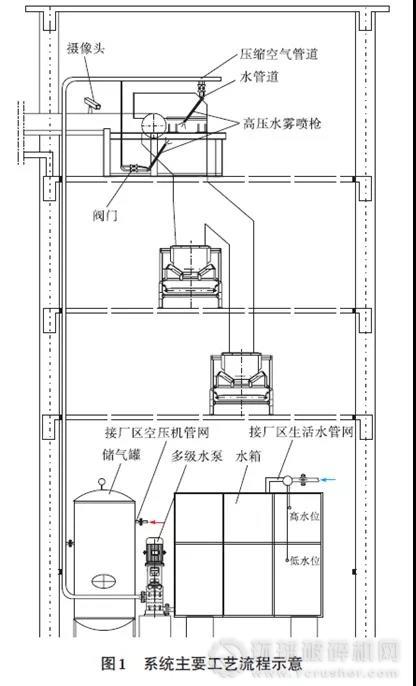

　　皮帶輸送機抑塵系統工藝流程示意見圖1，高壓水氣混合噴槍示意見圖2。





　　高含粉率物料隨皮帶輸送機運行至中轉落料點處，采用高壓水氣對物料料幕實現穿透式充分加濕，通過水氣對細小粉塵顆粒包裹，進而達到降塵目的。



　　03、具體做法

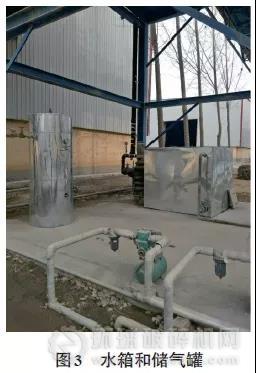

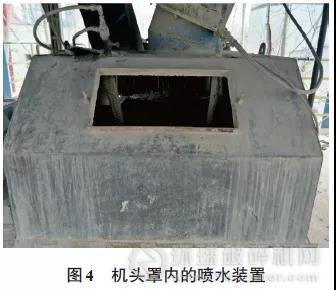

　　（1）在皮帶機機頭罩安裝噴水抑塵裝置：4個高壓水氣混合噴槍通過法蘭螺栓連接分別安裝固定在皮帶機下料斗及皮帶機頭罩上，上下各2個，呈對稱布置。噴淋系統的15m?水箱、1m?儲氣罐及多級水泵集中布置在中轉框架底部0平面，高壓水氣混合噴槍通過閥門及主水氣管線實現上下連接。



　　（2）儲氣罐連接自廠區空壓機氣源管網。水箱連接廠區生活水管網，并通過水位計控制實現遠程DCS自動控制模式。



　?。?）自動化控制：多級加壓水泵電動機采用變頻器控制方式，頻率設置為20~50Hz。



　　中央控制室操作人員根據皮帶輸送物料含粉率不同，選用不同的水泵運行頻率（采用變頻器控制水泵方式），噴水霧控制采用遠程DCS監控，人工干預，操作人員并通過遠程攝像頭，確定霧化抑塵裝置投切時間。





　　小結



　　此方法的特點：



　?。?）在防止和降低皮帶輸送機含粉塵物料運輸方面有著很高的適用性和良好的抑塵效果，特別適合高含粉率物料皮帶輸送的抑塵。



　?。?）此次抑塵裝置的技改要求是物料含水率不超過5%的環境下適用。



　　（3）系統水氣壓力可調，以滿足不同物料揚塵濃度要求。



　?。?）遠程DCS實現自動控制模式，操作方便。



　?。?）改造投資成本較低，加濕用高壓水霧噴頭、儲氣罐、水箱等合計約6.95萬元。



　?。?）改善了工作環境，保障了員工的身體健康。減少粉塵排放對大氣環境的污染。
