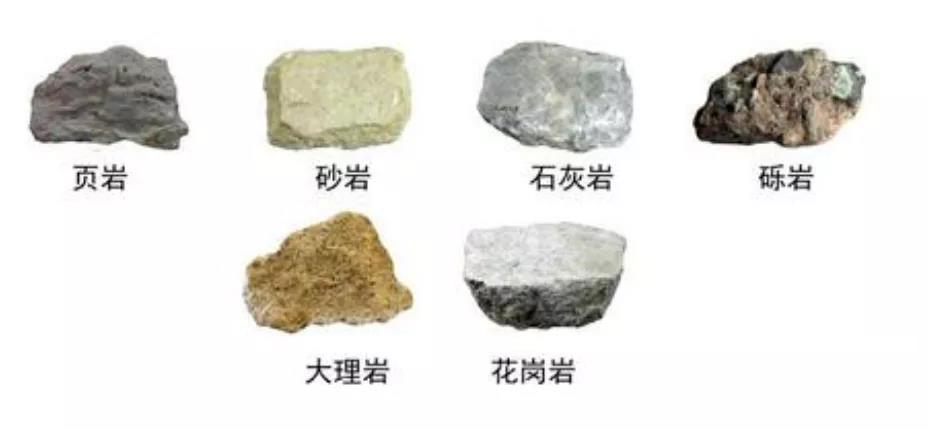

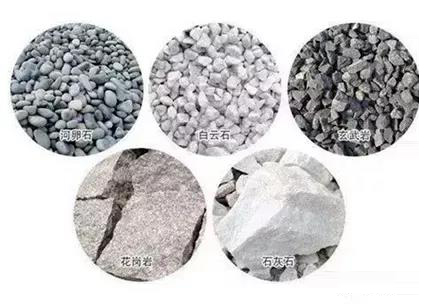

目前涉及的主要料源種類有花崗巖、玄武巖、正長巖、片麻巖、石英巖、石灰石、白云巖、大理巖等十幾種。下面以巖石類型分類，介紹幾種主要機制砂石生產用巖石及其特性。



　　01、巖漿巖



　　花崗巖



　　為粗粒、中粒或細粒全晶質的巖石，呈紅色、灰色或淺灰色。主要礦物有石英、正長石、黑云母，也有角閃石、斜長石，由于礦物結晶顆粒較大，組成復雜，抗壓強度達120-200MPa。容易發生物理風化，在干旱地區崩解成砂粒，在濕潤地區暗色礦物被分解為含水氧化鐵次生礦物，長石類礦物分解為高嶺石，石英以砂粒殘留于風化物中，這部分石英石水洗山砂的主要成分。



　　花崗巖是生產機制砂石的主要料源，產出機制砂石粒形較好、級配合理，壓碎值低、石粉少，但要考慮云母含量和風化的可能性，如果微弱風化，石英含量較高，比如達到60%以上，也可以用于生產低標號用混凝土或干混砂漿用砂。



　　正長巖



　　正長巖其礦物組成以正長石和角閃石為主，不含石英，有少量的磷灰石，磁鐵礦，色淺紅，呈塊狀或粒狀構造。風化后形成砂壤或壤質土壤，通氣性良好，富含磷、鉀、鈣、鎂等營養元素。土壤多為中性至微酸性反應。



　　玄武巖



　　玄武巖是基性噴出巖，在地殼中分較廣。化學成分與輝長巖相當。色暗近似黑色，隱晶質結構，常有氣孔構造，風化后質地較粘，含鹽基物質較多。硬度較大，抗壓強度一般在140 MPa 以上，其中一種鈣鈉斜長石的橄欖玄武巖抗壓強度度在250 MPa以上。



　　因玄武巖晶體致密、強度較大，是水電工程、大型交通樞紐等重要基礎設施的首選料源之一。但對設備的磨損和能耗較大。

　　02、沉積巖



　　砂巖



　　砂巖一般由直徑0.1－2.0mm的砂粒膠結而成，主要成分為石英，其次為長石、白云母、磁鐵礦、石榴子石等。石英含量大于95%以上的為石英砂巖；長石含量達25%－60%的為長石砂巖。以氧化硅為膠結劑的稱為硅質砂巖；以氧化鐵為膠結劑的稱為鐵質砂巖；以粘土為膠結劑的稱為泥質砂巖。膠結緊實的砂巖，因抗風化力強，形成土層較薄，砂性大，尤其是石英砂巖比較明顯。



　　石灰巖



　　石灰巖由化學沉積或生物沉積作用而成。礦物組成主要有方解石，塊狀構造，巖體層理明顯，多為致密結構，硬度小,抗壓強度一般在60-120 MPa，可碎性和磨蝕性均適中，石灰巖遇稀鹽酸可發生氣泡反應，灰、青灰色，有機質含量高時呈黑色。石灰巖風化主要是化學溶解作用，風化后土層較薄，稍粘、鈣質豐富，抗酸力強。



　　石灰石是生產機制砂石骨料的主要原料，只是受自身發育原理影響，破碎粒型相對較差，目前行業里用石灰石作料源的至少有30%；

　　03、變質巖



　　片麻巖



　　片麻巖由花崗巖或砂巖變質而成。成分近于花崗巖，礦物組成為石英、長石、云母等，因受到高溫高壓，礦物結晶呈帶狀排列，具有一定的方向性，呈條帶狀。



　　石英巖



　　石英巖由石英砂巖，在高溫高壓條件下，經過重結晶變質而成。硬度大，抗機械性和抗化學腐蝕性強，不易風化。脂肪光澤，一般為乳白色，如含有少量氧化鐵呈紅色和褐色，風化后形成砂質或礫質顆粒。硬度高，抗壓強度一般在150 MPa以上，不易破碎，磨蝕性指數高，一般應用較少。



　　大理巖



　　大理巖由碳酸巖類（石灰巖、白云巖）變質而成。一般由方解石、白云石和少量的石英、角閃石和輝石礦物組成。具有各色花紋，是優良的建筑裝飾材料。純白色的大理巖稱為漢白玉，在我國云南分布較廣。
