在CAD繪圖過程中，圖幅功能是使用頻率較高的功能。CAXA CAD電子圖板2018的圖幅功能，新增了許多具有誘惑力的亮點，快速熟悉這些新增功能點，能夠切實幫助設計師擺脫繁瑣操作，實現更高效率。

CAXA CAD電子圖板2018圖幅功能可以快速設置圖紙幅面信息，插入零件序號、圖框、標題欄、明細表等高效操作。

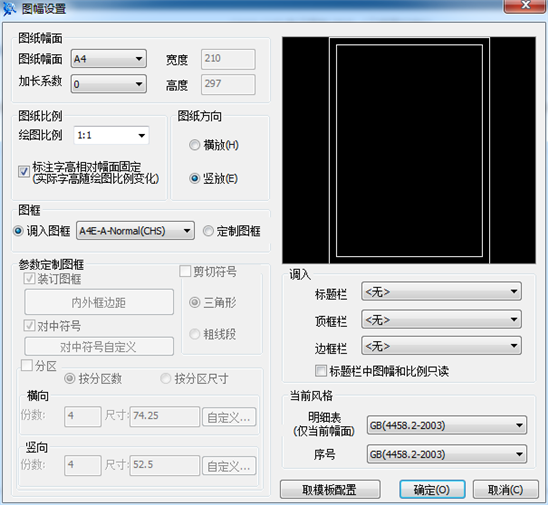

圖幅設置功能可以直接定義圖紙幅面尺寸及繪圖比例等；設置繪圖比例后可不關心繪圖比例直接按1：1的尺寸進行繪圖；字高調整選項可適應不同的繪圖習慣。

圖幅中的圖框、標題欄、參數欄可以直接調用，讓設計師的繪圖更簡單、方便；軟件本身提供多種標準的圖幅元素，供設計師常規快捷應用；企業可以根據自身企標，自行定制圖幅元素，設計師在使用過程中，可以更高效快捷引用，又不會出現標準方面的錯誤；定制圖框功能，瞬間生成各種加長幅面和特殊圖框需求。

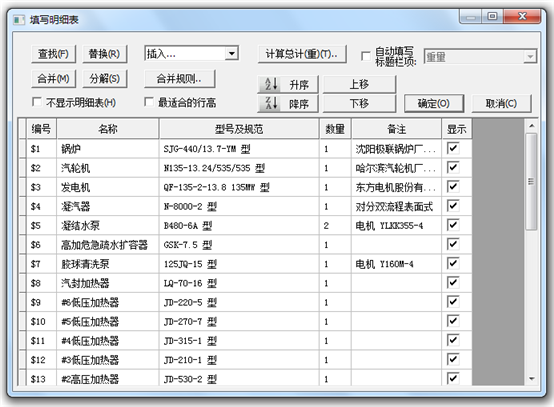

圖幅功能中插入的序號與明細表項，實現關聯，為設計師減掉眾多不必要的重復操作；圖幅提供豐富的明細表填寫與操作工具：增加明細表夾點，用以更方便地定位，拾取明細表后，四個角點均可以用于定位操作；添加調整明細表的表頭位置功能，拾取明細表后，單擊鼠標右鍵，可以進行“切換方向”；明細表的風格可配置合并選項；圖幅添加了序號合并功能，拾取兩個以上序號，可以合并為只包含一個引出點的連續序號；圖幅功能下的明細表中總重可以自動更新。

看到這里，你是不是迫不及待的想要一款這樣高效的軟件？

進入“CAD風暴行動”主題頁，可下載試用，或立即購買。
